新月透鏡

新月透鏡也叫作凹凸透鏡或者彎月透鏡，彎月透鏡的一側是凸的，另一側是凹的。它可以是會聚透鏡，也可以是發散透鏡，由折射率、曲率和半徑共同決定。

立即咨詢下一款產品

屬性：

主要材料：超過 120 種可見材料，熔融石英

焦距：±5mm～1000mm±2%

厚度公差：±0.2mm

尺寸：6mm-300mm

面型：λ/10～λ/2

表面質量：10/5～80/50

偏心：＜3arcmin

有效孔徑：＞90%

倒邊：＜0.2*4.5°

鍍膜：根據客戶要求

產品介紹：

新月透鏡也叫作凹凸透鏡或者彎月透鏡，彎月透鏡的一側是凸的，另一側是凹的。它可以是會聚透鏡，也可以是發散透鏡，由折射率、曲率和半徑共同決定。彎月透鏡的兩個表面在同一方向。彎月透鏡校正像差，消除色差并改變球面像差。它們經常與其他鏡頭組合形成一個光學系統，改變額外鏡頭的焦距。廣泛用于矯正鏡片、照明系統的聚光鏡、CO2 激光器和紅外光學系統。如果彎月透鏡的外弧大于內弧，則可以用作放大鏡。

球面鏡片特點：

Meniscus Lenses

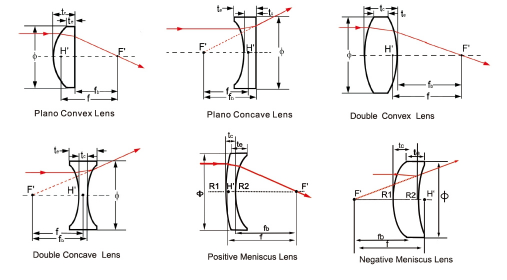

球面透鏡可加工類型：

平凸透鏡、雙凸透鏡、平凹透鏡、雙凹透鏡、正新月型透鏡、負新月型透鏡、平板透鏡、單帽型透鏡、雙凸雙臺階透鏡、

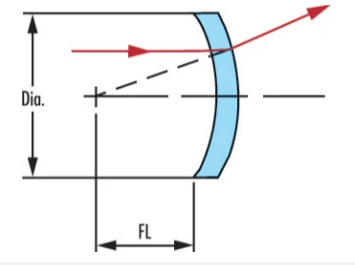

新月透鏡

彎月透鏡可以減少小球差，可產生最小的準直入射光焦點，是根據兩個表面的相對曲率，彎月透鏡可以是正透鏡也可以是負透鏡。負彎月透鏡的中心比周邊薄，而正彎月透鏡的中心比周邊厚。

Meniscus Lenses

量產技術指標：

我司可根據客戶不同的需求，加工各類規格球面鏡片。球面鏡片可加工的范圍在Ф2-Ф150m

類別（直徑）	肉厚公差	面精度	外觀	偏心	磨耗度
φ2～φ3.5	±0.015	0.3	10x顯微鏡檢查,中心無瑕疵，邊緣20-10	120″	40-300
φ3.5～φ10	±0.015	0.3	10x顯微鏡檢查,中心無瑕疵，邊緣20-10	45″	40-488
φ10～φ25	±0.02	0.3	15-20	30″	40-488
φ25～φ40	±0.02	0.3	.20-10	30″	40-488
φ40～φ55	±0.02	0.5	40-20	30″	40-488
φ55～φ80	±0.02	0.5	40-20	30″	40-300
φ80～φ150	±0.03	1.0	40-20	30″	40-300

應用范圍：

應用領域：玻璃鏡片的折射率和色散分布較廣，且溫度和環境的適應性較好，廣泛應用于高端光學鏡頭中，如數碼相機、安防、車載、光通訊、激光投影、醫療、無人機、AR 等

新月透鏡

應用范圍：

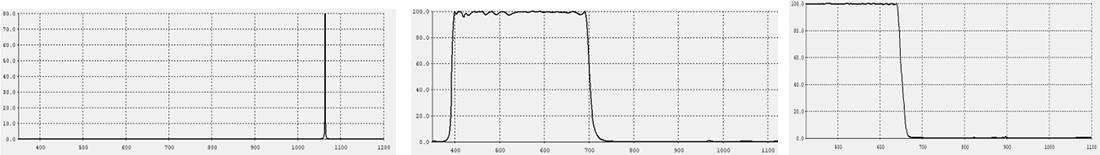

膜系
增透膜	400nm-1000nm, R<=0.5%
高反膜	420nm-720nm ,R>=98%
金屬膜	金膜、銀膜、鋁膜等
分光膜	中性分光膜、PBS膜、二向色鏡膜等
濾光膜	長波通濾光片、短波通濾光片、帶通濾光片、窄帶濾光片等
功能性膜	防水膜、防污膜、UV-IR-CUT、超硬膜、EMS防靜電膜、ITO導電膜等

Meniscus Lenses

為什么選擇我們？

先進的技術研發能力

作為高新技術企業和產學研合作企業，公司在發展的過程中，不斷的引進國內外優秀人才，以博士碩士研究生與資深專業工程師等先進技術人才組成的研發團隊。自主研發，擁有光學鏡片、鏡頭和儀器相關技術發明及實用新型專利共計40余項。

憑借卓越的研發能力、先進的生產設備和嚴格的質量控制體系，我司鏡頭系列擴展到廣泛的工業級產品，涵蓋1/7.5″、1/4”、1/3"、1/1.8"，2/3” 到1.2”乃至更大相面，都有相應的方案予以支持。

公司鏡片鏡頭產品涵蓋安防、機器視覺、醫療、車載、瞄具、智能家居以及運動相機等領域?？筛鶕?jù)客戶需求，提供ODM服務，獨家定制研發。
優質的制造能力

高瑞光電始終秉承高標準的產品品質要求為客戶提供光學產品綜合解決方案，注重產品品質，精密檢測器具、高精端生產設備配備的齊全。鏡片、鏡頭和儀器設計、研發、加工、組裝擁有完整生產鏈及充足的生產能力，各個環節層層把關。

采用的進口新科隆濺射鍍膜機，有效提高鏡片的精度和膜層透過率的均勻性；在檢測儀器上，偏心檢測、面型檢測、鍍膜曲線檢測 均采用進口設備或國產大廠設備，保證檢測數據的有效性以及產品質量和產品良率，進而提高生產效率。設施的齊全和人員的齊備為我司的制造提供了強有力保障。
嚴苛的檢驗流程

公司已通過ISO 9001:2015質量認證和汽車行業質量管理體系認證IATF 16949，并且已經建立了嚴謹、完整、高標準的質量控制體系。從采購到生產再到售后質量管控，都有清晰明確的規范制度，公司遵循著客戶導向，嚴控過程的理念，將質量控制程序貫穿于產品的整個生命周期中，確保從原料到售后服務的質量。公司內部管理以5S為標準，產品生產的質量管控以6sigma為目標，爭取以最穩定的質量贏得客戶的支持。
完善的配套服務

我司各部門分工明確，生產以及辦公嚴格地按照5S標準來執行。擁有完善的售前售后服務。憑借先進的技術研發能力、優質的制造能力、嚴苛的檢驗流程，構建起強大的生產制造、質量控制、經營服務體系，為企業持續高速發展提供有力保障。
